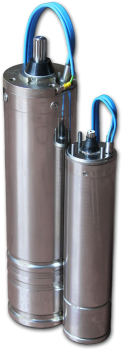

I motori sommersi 4’’ serie SM , sono riavvolgibili, come i loro predecessori e possono lavorare in pozzi con acqua non superiore ai 35° C con un PH compreso tra 6,5 e 8,0. Il liquido di riempimento e un fluido dielettrico detto olio bianco approvato dall’ente americano FDA e da altri istituti farmacologici in tutto il mondo. Le dimensioni di accoppiamento e la flangia sono conformi alla normativa NEMA in quanto questi motori sommersi sono espressamente ideati per funzionare in accoppiamento a pompe sommerse (in pozzi profondi) con le stesse dimensioni di accoppiamento.

L’alimentazione può essere monofase o trifase. La linea monofase parte da 0.37 kW (0.5 HP) fino a 4.0 Kw (5.5 HP), mentre la linea trifase va dai 0.37 kW (HP) fino ai 7.5 kW (10 HP). I motori sommersi vengono impiegati di solito in installazioni verticali. Tuttavia, i motori possono essere installati orizzontalmente, sempre e comunque dopo previa conferma del nostro ufficio tecnico e la valutazione globale dell’applicazione richiesta. I motori possono essere installati in pozzi da 4’’ con una profondità massima di 250 metri.

La loro riavvolgibilità e assicurata da una progettazione che facilita lo smontaggio e il riassemblaggio dei motori stessi.

4M

CARATTERISTICHE:

I motori elettrici da 4” garantiscono un funzionamento affidabile in pozzi con diametro uguale o maggiore a 4”. I cuscinetti assiali e radiali lubrificati dall’olio consentono un’operatività senza interventi di manutenzione. La compensazione di pressione all’interno del motore è assicurata da una membrana speciale.

statore in olio;
materiale del cavo conforme alle norme per acqua potabile (con relativo controllo);
protezione antisabbia e tenuta meccanica per consentire un ottimo funzionamento in presenza di sabbia nel pozzo;
ottima efficienza con bassi costi operativi;
tutti i motori sono pre-riempiti di liquido e testati al 100%.

MOTORE:

0,37 – 7,5 kW;
Flangia NEMA 4”;
Protezione: IP68;
Numero di avvii all’ora: max. 30;
Funzionamento in verticale ed orizzontale (solo se approvato);
Tensione nominale: 210-220-230/50 Hz / 380-415V/50Hz / 460V/60Hz;
Tolleranza voltaggio: 10%;
Protezione motore: selezione reale termici secondo norme EN60947-4-1, classe di scatto 10 o 10A, tempo di scatto < 10 s. a 5 x IN;
Isolamento: classe F;
Temperatura ambiente: 30°C;
Dimensioni del cavo: 4 x 1.5 mm2;
Flusso di raffreddamento min. 8 cm/sec.
pH acqua:6.5-8;
Carico assiale:1500 N, 2500 N, 4500 N(K), 6500 N(K).
